TN: Настройка административного доступа по протоколу RADIUS с использованием FreeRADIUS/daloRADIUS

TN: Настройка административного доступа по протоколу RADIUS с использованием FreeRADIUS/daloRADIUS

1. Описание

Документ описывает процесс настройки аутентификации и авторизации удаленного доступа к коммутатору Aquarius с установленным AqNOS версии 7.3.1.

В качестве сервера аутентификации и авторизации используется сервер FreeRADIUS с графической оболочкой web-управления daloRADIUS и базой данных MySQL/MariaDB.

2. Настройки на коммутаторе:

2.1 Настройка ААА

Для включения новой модели AAA и определения источников аутентификации и авторизации необходимо выполнить следующие команды:

Switch(config)# aaa new-model Switch(config)# aaa authentication login default radius local Switch(config)# aaa authorization exec default radius local Switch(config)# aaa accounting commands default none Switch(config)# aaa accounting exec default none

2.2 Настройка параметров сервера RADIUS

Предполагается, что сервер RADIUS доступен на порте управления (management) коммутатора. Команда ниже задает IP-адрес сервера, а также ключ (shared secret):

Настройка параметров сервера RADIUS, находящегося за интерфейсом управления (mgmt-if).

Switch(config)# radius-server host mgmt-if 10.0.64.247 key Aquarius123

2.3 Настройка линий VTY

Для включения аутентификации и авторизации на виртуальных терминальных линиях (VTY):

Настройка линий VTY

Switch(config)# line vty 0 7 Switch(config-line)# login authentication default Switch(config-line)# authorization exec default

3. Настройка FreeRADIUS

3.1 Добавление VSA (Vendor Specific Attribute) для устройств Aquarius

Для поддержки авторизации сервером нужно в файл словаря сервера FreeRADIUS, находящийся в папке:

/etc/freeradius/3.0/dictionary

добавить поддержку вендора – VSA (Vendor Specific Attribute) для Aquarius.
Для этого добавляем в файл словаря следующие строки:

VENDOR Aquarius 54928 BEGIN-VENDOR Aquarius ATTRIBUTE Aq-Exec-Priv 51 integer END-VENDOR Aquarius

Где:

54928 – идентификатор производителя (Vendor Id) для Aquarius.
Aq-Exec-Priv – название атрибута.
51 – номер вендор-специфичного типа (Vendor Specific Type).
integer – тип данных атрибута.

3.2. Перезапуск сервера и импорт словаря в daloRADIUS

После внесения изменений необходимо перезапустить FreeRADIUS:

systemctl restart freeradius

После перезапуска сервера нужно импортировать словарь.

Для импорта словаря в daloRADIUS:

Перейти в Management → Attributes → Import Vendor Dictionary.
Ввести Aquarius в поле Vendor Name.
Нажать Apply.

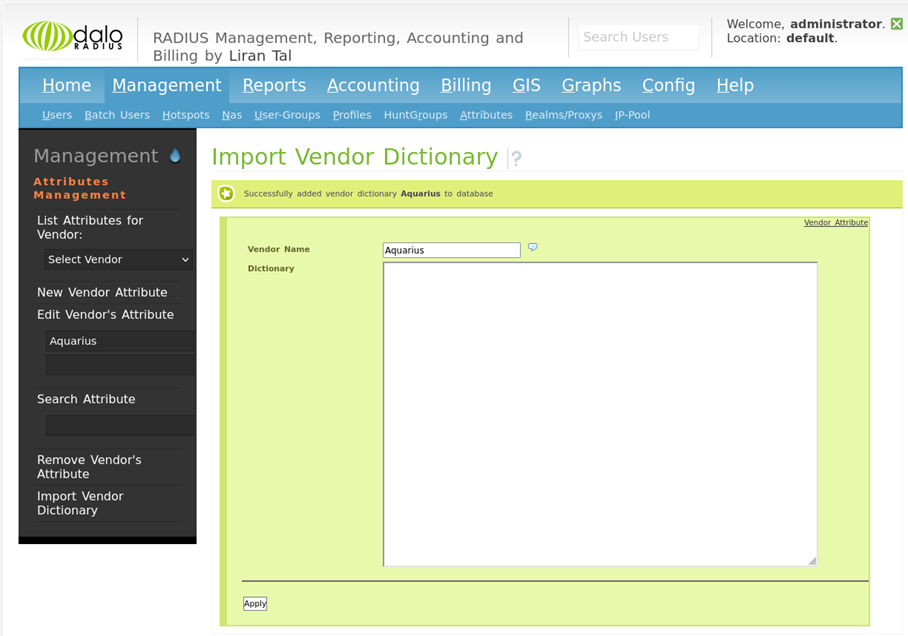

На рисунке 1 изображен процесс импорта словаря в daloRADIUS.

Рисунок 1 - Окно импорта словаря в daloRADIUS

3.3. Создание группы и добавление атрибута Aq-Exec-Priv

Теперь можно создать группу, добавив в нее новый атрибут для Aquarius.

Для этого в интерфейсе daloRADIUS:

Перейти в Management → Profiles → New Profile.
Ввести имя профиля (группы).
В строке Quick Locate attribute with autocomplete input ввести Aq-Exec-Priv.
Нажать Add Attribute.

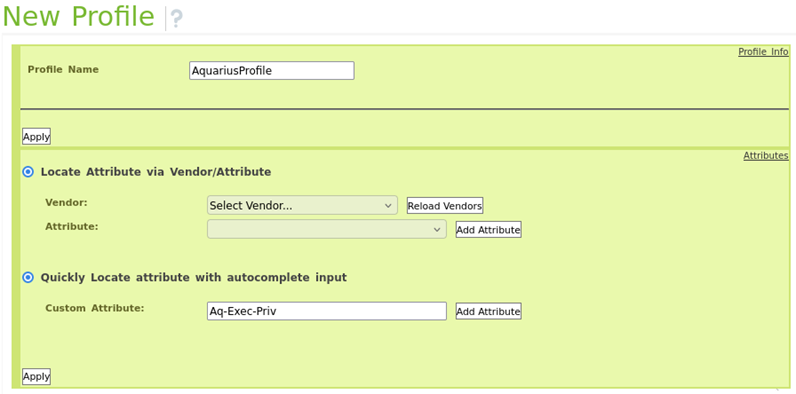

На рисунке 2 показан процесс создания нового профиля и добавления атрибута Aq-Exec-Priv.

Рисунок 2 - Создание профиля и добавление атрибута Aq-Exec-Priv

В появившемся дополнительном окне необходимо заполнить параметры атрибута:

Ввести значение атрибута, которое сервер будет возвращать в сообщении Access-Accept.
Это значение влияет на уровень привилегий, получаемый пользователем после аутентификации.
Выбрать оператор (Op) — =.
Установить Target — reply.

На рисунке 3 показан процесс настройки параметров атрибута.

Рисунок 3 - Настройка параметров атрибута Aq-Exec-Priv

3.4. Соответствие значений Aq-Exec-Priv уровням привилегий коммутатора

Значение возвращаемого атрибута переводится в значение уровня привилегии коммутатора с помощью команды:

aaa privilege mapping

Значения по умолчанию для соответствия возвращаемых параметров привилегии и привилегии коммутатора:

Значение привилегии, возвращаемое сервером RADIUS	Значение привилегии коммутатора
0	1
1	2
2-10	3
11-15	4

После заполнения параметров атрибута нажимаем кнопку Apply в окне New Profile.

После создания группы необходимо добавить ее в настройки пользователя.

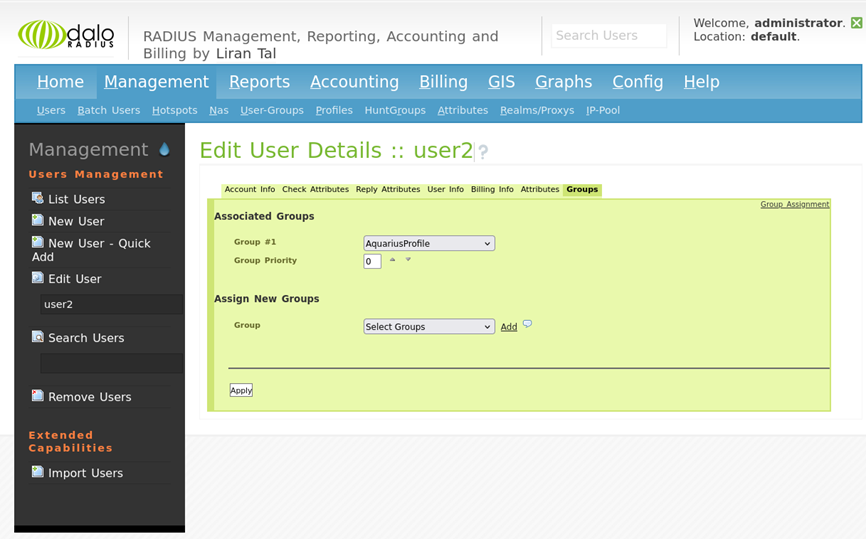

На рисунке 4 показан процесс добавления профиля AquariusProfile в настройки пользователя.

Рисунок 4 - Добавление группы в настройки пользователя

4.Тестирование

Для тестирования выполним удаленное подключение по Telnet к коммутатору и перехватим трафик с помощью Wireshark.

4.1. Запрос Access-Request

При попытке аутентификации коммутатор отправляет Access-Request на сервер RADIUS. Пример перехваченного запроса:

Frame 1: 101 bytes on wire (808 bits), 101 bytes captured (808 bits) on interface bridge_vlan64, id 0 Ethernet II, Src: PCAquari_1d:52:87 (00:58:3f:1d:52:87), Dst: RealtekU_69:2a:ee (52:54:00:69:2a:ee) Internet Protocol Version 4, Src: 10.0.64.7, Dst: 10.0.64.247 User Datagram Protocol, Src Port: 40978, Dst Port: 1812 RADIUS Protocol Code: Access-Request (1) Packet identifier: 0x21 (33) Length: 59 Authenticator: fe89590e0666f5f1f36db05f62586922 [The response to this request is in frame 2] Attribute Value Pairs AVP: t=User-Name(1) l=7 val=user2 Type: 1 Length: 7 User-Name: user2 AVP: t=User-Password(2) l=18 val=Encrypted Type: 2 Length: 18 User-Password (encrypted): 09f7e70ddbbde9ca6bf598a4e2c76b35 AVP: t=NAS-Identifier(32) l=8 val=P3-SW1 Type: 32 Length: 8 NAS-Identifier: P3-SW1 AVP: t=Framed-IP-Address(8) l=6 val=10.1.3.31 Type: 8 Length: 6 Framed-IP-Address: 10.1.3.31

4.2. Ответ Access-Accept

если аутентификация успешна, сервер RADIUS возвращает ответ Access-Accept с необходимыми атрибутами, включая Aq-Exec-Priv.

Frame 2: 74 bytes on wire (592 bits), 74 bytes captured (592 bits) on interface bridge_vlan64, id 0 Ethernet II, Src: RealtekU_69:2a:ee (52:54:00:69:2a:ee), Dst: PCAquari_1d:52:87 (00:58:3f:1d:52:87) Internet Protocol Version 4, Src: 10.0.64.247, Dst: 10.0.64.7 User Datagram Protocol, Src Port: 1812, Dst Port: 40978 RADIUS Protocol Code: Access-Accept (2) Packet identifier: 0x21 (33) Length: 32 Authenticator: e9821aff614dfcd439aecedebd3f0238 [This is a response to a request in frame 1] [Time from request: 0.004556468 seconds] Attribute Value Pairs AVP: t=Vendor-Specific(26) l=12 vnd=Aquarius Production Company(54928) Type: 26 Length: 12 Vendor ID: Aquarius Production Company (54928) VSA: t=Unknown-Attribute(51) l=6 val=0000000f Type: 51 Length: 6 Unknown-Attribute: 0000000f

4.3. Анализ полученных данных

В ответе сервера RADIUS содержится VSA (Vendor-Specific Attribute):

Vendor ID: Aquarius Production Company (54928).
Атрибут: Unknown-Attribute типа 51.
Значение: 0000000f (15 в десятичной системе).

Коммутатор интерпретирует значение атрибута типа 51 как уровень привилегий пользователя в соответствии с настройкой aaa privilege mapping. В приведенном примере значение 15 соответствует максимальному уровню привилегий (см. таблицу в разделе 3.4).

если в ответе Access-Accept отсутствует ожидаемый атрибут, рекомендуется проверить следующее:

корректность профиля и назначения групп в daloRADIUS;
наличие соответствующего атрибута в конфигурации FreeRADIUS;
содержимое логов FreeRADIUS по пути: /var/log/freeradius/radius.log.

5. Заключение

Настройка аутентификации и авторизации удаленного доступа с использованием FreeRADIUS и daloRADIUS позволяет централизованно управлять доступом к коммутатору Aquarius.

Преимущества данного подхода:

Централизованное управление учетными записями и группами пользователей.
Возможность гибкой настройки атрибутов доступа.
Повышенный уровень безопасности за счет использования RADIUS-сервера.

В случае возникновения проблем с аутентификацией или авторизацией рекомендуется:

Проверить логи FreeRADIUS (/var/log/freeradius/radius.log) на наличие ошибок.
Убедиться, что в daloRADIUS настроены корректные профили и атрибуты.
Использовать Wireshark для диагностики и анализа RADIUS-запросов.

При необходимости дополнительной информации обратитесь к связанным документам или официальной документации FreeRADIUS.
